產品特點
高信賴度之超負荷保護裝置
滑塊施力點、懸吊位置下設有油壓緩衝汽缸，當超負荷發生時、或有較大偏心荷重而發生超負荷，油壓缸內壓力瞬間洩載，同時沖床離合器脫離，並啟動剎車器，使滑塊停止運動，完成機器、模具保護動作。
當超負荷狀況排除後，以寸動使滑塊回至上死點後，油壓泵浦會自動迅速補充油壓回復原狀。當卡模現象發生時，可強制將油壓緩衝缸內之油壓洩載，卡模現象可順利解除。
1. 油壓缸活塞
2. 沖壓緩衝缸
3. 超負荷保護裝置
4. 油箱
5. 空氣壓力調整總成

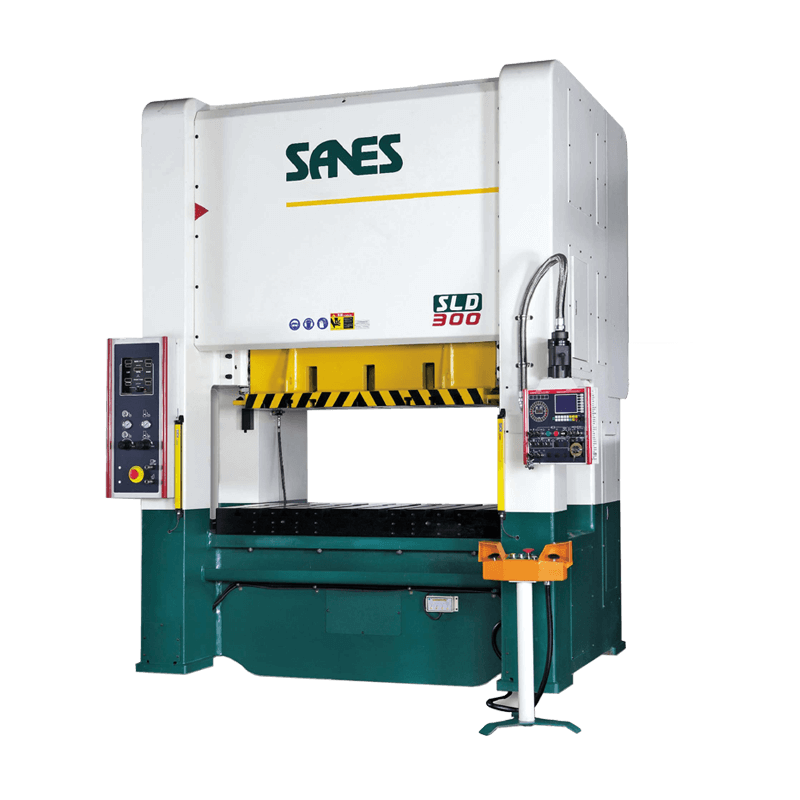

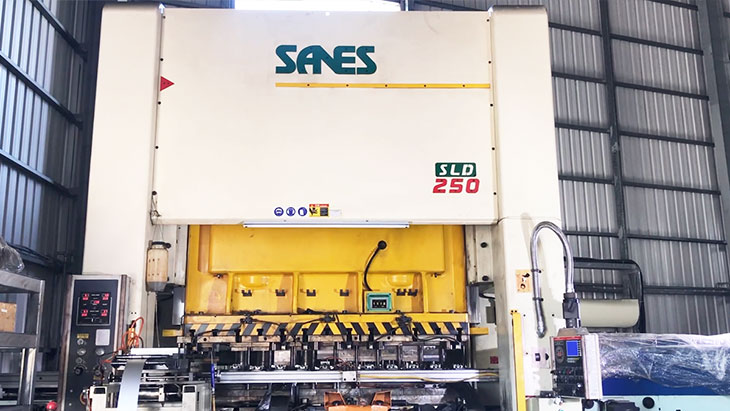

規格表
| 型號 | 單位 | SLD-160 | SLD-200 | SLD-250 | SLD-300 | |
|---|---|---|---|---|---|---|
| 能力 | Ton | 160 | 200 | 250 | 300 | |
| 能力發生位置 (下死點上) | 短行程 | mm | 5 | 5 | 6 | 10 |
| 長行程 | mm | 8 | 8 | 9 | 13 | |
| 行程 | 短行程 | mm | 130 | 150 | 170 | 180 |
| 長行程 | mm | 200 | 250 | 280 | 300 | |
| 每分鐘行程數 | 短行程 | S.P.M | 40-80 | 35-75 | 25-55 | 20-45 |
| 長行程 | S.P.M | 30-55 | 25-50 | 20-35 | 20-35 | |
| 閉合工作高度 | mm | 400 | 450 | 450 | 450 | |
| 滑塊調整量 | mm | 90 | 100 | 120 | 120 | |
| 滑塊面積 | mm | 1500x580 | 1850x650 | 2100x700 | 2200x800 | |
| 台盤面積 | mm | 1800x760 | 2150x840 | 2200x920 | 2300x1000 | |
| 主馬達 | HPxP | 20x4(INV) | 25x4(INV) | 30x4(INV) | 40x4(INV) | |
| 工作空氣壓力 | kg/cm2 | 5 | 5 | 5 | 5 | |
-基於不斷的研發，機械設計與規格若有更改，恕不另行通知。
-特殊規格可訂製。
| 型號 | 單位 | SLD-400 | SLD-500 | SLD-600 | |
|---|---|---|---|---|---|
| 能力 | Ton | 400 | 500 | 600 | |
| 能力發生位置 (下死點上) | 短行程 | mm | 11 | 11 | 9 |
| 長行程 | mm | 14 | 14 | 11 | |
| 行程 | 短行程 | mm | 200 | 200 | 200 |
| 長行程 | mm | 350 | 400 | 400 | |
| 每分鐘行程數 | 短行程 | S.P.M | 20-45 | 20-45 | 20-45 |
| 長行程 | S.P.M | 20-35 | 20-35 | 20-35 | |
| 閉合工作高度 | mm | 450 | 550 | 550 | |
| 滑塊調整量 | mm | 120 | 150 | 150 | |
| 滑塊面積 | mm | 2300x800 | 2800x1000 | 3000x1200 | |
| 台盤面積 | mm | 2400x1000 | 2800x1200 | 3000x1400 | |
| 主馬達 | HPxP | 60x4(INV) | 75x4(INV) | 75x4(INV) | |
| 工作空氣壓力 | kg/cm2 | 5 | 5 | 5 | |
-基於不斷的研發，機械設計與規格若有更改，恕不另行通知。
-特殊規格可訂製。
