雙曲軸無連桿沖床

SUD系列

新時代創新雙曲軸無連桿沖床

高精密、低變形量，大幅提高偏心負荷沖壓作業能力。

作動曲線採連桿式，提昇機身剛性。

SUD系列為雙點式沖床，但機身結構採無連桿設計，進而可達到小型化、高剛性，降低熱膨脹保數。機身結構探高性一體化設計，適合多工位成形作業。此外，因沖床整體高度降低，進而使沖壓時結構變形量大為縮小。再加高剛性設計相互配合，進而確保製品精度，提昇滑塊下死點精度。

SUD系列採雙點設計，沖壓時可經由雙點提高偏心荷重負荷能力，進而達成高度負荷沖壓作業。

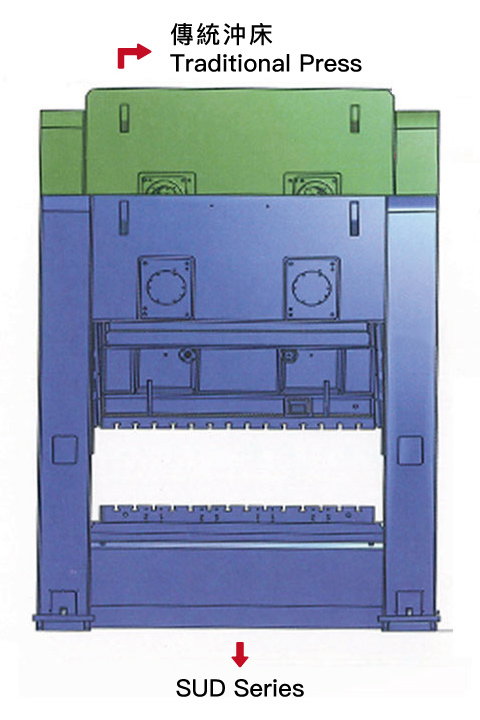

特殊無連桿設計，大幅降低機身高度及提供動態精度。

滑塊上下運動，垂直度超越JIS特級標準，可達成革新式高精度沖壓作業，適合板材冷鍛順送、厚板精密下料、3C板材產品及各種高精密引伸加工作業。

型號	單位	SUD-160		SUD-220		SUD-300
能力	Ton	160		220		300
能力發生點 (下死點上)	mm	5		6.5		6.5
行程	mm	100	150	125	200	150	200
每分鐘行程數	S.P.M	60-100	45-80	50-85	35-70	45-75	35-70
閉合工作高度	mm	380		450		550
滑塊調整量	mm	80		100		100
滑塊面積	mm	1500x800		1650x850	2000x850	1850x900	2200x900
台盤面積	mm	1500x800		1650x950	2000x950	1850x1000	2200x1000
主馬達	HPxP	20HP(INV)		30HP(INV)		40HP(INV)
工作空氣壓力	kg/cm²	5		5		5

-基於不斷的研發，機械設計與規格若有更改，恕不另行通知。
-特殊規格可訂製。

型號	單位	SUD-400		SUD-500		SUD-600
能力	Ton	400		500		600
能力發生位置 (下死點上)	mm	7		7		7
行程	mm	180	250	200	300	200	300
每分鐘行程數	S.P.M	35-70	30-60	30-65	25-50	30-60	25-50
閉合工作高度	mm	600	700	650	700	650	700
滑塊調整量	mm	100		100		100
滑塊面積	mm	1850x900	2200x900	2200x1000	2400x1000	2000x1000	2400x1000
台盤面積	mm	1850x1000	2200x1000	2200x1000	2400x1100	2000x1000	2400x1100
主馬達	HPxP	60HP(INV)		75HP(INV)		75HP(INV)
工作空氣壓力	kg/cm²	5		5		5

-基於不斷的研發，機械設計與規格若有更改，恕不另行通知。
-特殊規格可訂製。

型號	單位	SUD-800		SUD-1000
能力	Ton	800		1000
能力發生位置 (下死點上)	mm	10		10
行程	mm	250	400	250	450
每分鐘行程數	S.P.M	25-50	20-40	20-40	15-30
閉合工作高度	mm	700	800	700	900
滑塊調整量	mm	100		60
滑塊面積	mm	2400x1000	2800x1200	3000x1000	3400x1300
台盤面積	mm	2400x1000	2800x1300	3000x1200	3400x1500
主馬達	HPxP	100HP(INV)		125HP(INV)
工作空氣壓力	kg/cm²	5		5
